স্যুয়েজ ট্রিটমেন্ট প্লান্ট চেইন-প্লেট মাড স্ক্র্যাপার ম্যানুফ্যাকচারার সেডিমেন্টেশন ট্যাঙ্ক নন-মেটালিক চেইন স্লাজ স্ক্র্যাপার
1. চেইন-প্লেট মাড স্ক্র্যাপারটি আয়তক্ষেত্রাকার ট্যাঙ্কগুলির স্কিমিং, ময়লা এবং বালি স্ক্র্যাপিংয়ের ক্ষেত্রে প্রযোজ্য যেমন সেডিমেন্টেশন ট্যাঙ্ক, গ্রিট ট্যাঙ্ক, তেল শোধনাগারে তেল বিভাজক, ওয়াটার প্ল্যান্ট বা স্যুয়ারেজ ট্রিটমেন্ট প্ল্যান্ট।
2. চেইন-প্লেট মাড স্ক্র্যাপারটি তেল সংগ্রহকারী পাইপ এবং কাদা ড্রেন ভালভের মতো সহায়ক ডিভাইসগুলির সাথে ব্যবহার করা উচিত যাতে জলের পৃষ্ঠে তেলের স্লিক এবং পুলের নীচের কাদা এবং বালি আলাদা করা যায় এবং প্রাথমিক পরিশোধন সম্পূর্ণ করা যায়। চিকিত্সা
3. অবক্ষেপণ ট্যাঙ্কে প্রবেশ করার আগে, বড় ভাসমান বস্তুগুলিকে প্রবেশ করতে বাধা দেওয়ার জন্য নর্দমাকে অবশ্যই ফিল্টার করতে হবে।
4. দুটি সমান্তরাল চেইন দ্বারা চালিত, স্ক্র্যাপার মাড স্ক্র্যাপার পুলের মধ্যে একটানা সরল রেখায় চলে।অপারেশনের গতি ধীর, এবং পয়ঃনিষ্কাশনের ব্যাঘাত কম, যা পলি জমা এবং কাদা স্ক্র্যাপ করার ক্ষমতার উন্নতির জন্য সহায়ক।দুটি সমান্তরাল বন্ধ চেইনের বৃত্তাকার অপারেশন বিপরীত দিক নিয়ন্ত্রণের প্রয়োজন ছাড়াই উপরের এবং নীচের চেইনের চলমান দিক স্বাভাবিকভাবে পরিবর্তন করে, নিয়ন্ত্রণ পদ্ধতিকে সহজ করে এবং খরচ বাঁচায়।ড্রাইভ ডিভাইসটি পুলের শীর্ষে প্ল্যাটফর্মে ইনস্টল করা আছে, যা সরঞ্জাম এবং বৈদ্যুতিক যন্ত্রপাতি মেরামত এবং রক্ষণাবেক্ষণের সুবিধা দেয়।
কাজ নীতি

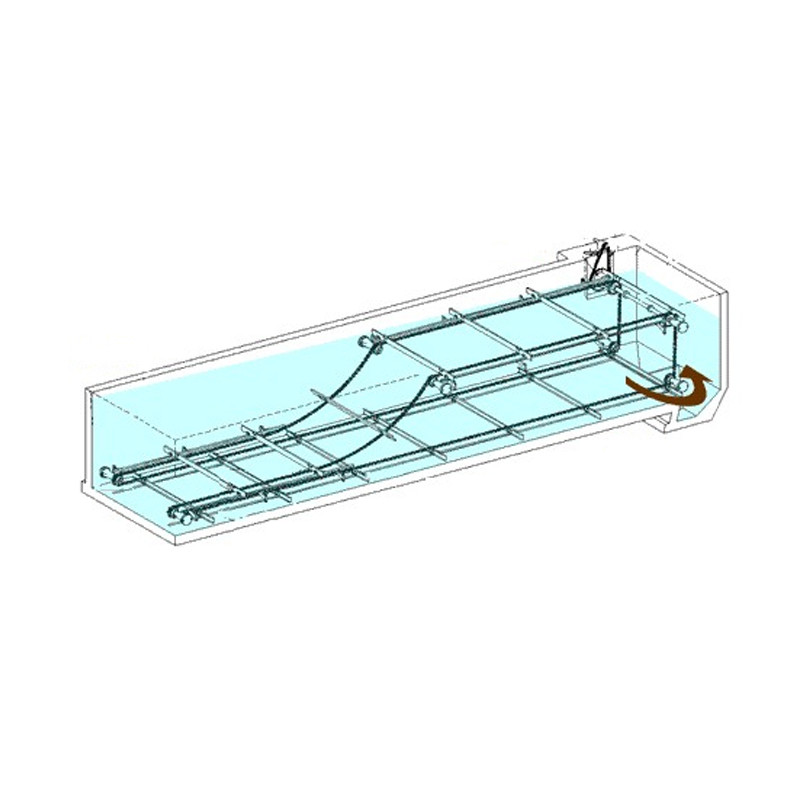

চেইন-প্লেট তেল স্ক্র্যাপার দুটি সমান্তরাল বন্ধ ট্র্যাকশন চেইন দিয়ে সজ্জিত।এটি একাধিক স্ক্র্যাপার দিয়ে সজ্জিত।ড্রাইভ ডিভাইসের চালিকা শক্তির অধীনে, চেইন এবং স্ক্র্যাপার একটি চার-পার্শ্বযুক্ত ট্র্যাক গঠনের জন্য অবক্ষেপণ ট্যাঙ্কের উপরের এবং নীচের দিকে সেট করা গাইড চাকা এবং গাইড রেল বরাবর সঞ্চালিত হয়।স্ক্র্যাপারটি জলের খাঁড়ি প্রান্ত থেকে জলের খাঁড়ি প্রান্তে তেল সংগ্রহকারী পাইপে ভাসমান তেলের অবশিষ্টাংশগুলিকে স্ক্র্যাপ করতে এবং এটি নিষ্কাশন করতে ধীরে ধীরে উপরে এবং নীচে যেতে পারে, ট্যাঙ্কের নীচের অংশে থাকা পললটি খাঁড়ি প্রান্ত থেকে স্ক্র্যাপ করা হয়। আউটলেটের শেষ প্রান্তে স্লাজ ট্যাঙ্ক এবং স্লাজ ডিসচার্জ ভালভের মাধ্যমে নিষ্কাশন করা হয়, এইভাবে নর্দমার প্রাথমিক যান্ত্রিক পরিশোধন সম্পন্ন হয়।
কর্মক্ষমতা বৈশিষ্ট্য
1. স্ক্র্যাপারের চলমান গতি মাঝারি, যা নর্দমায় সামান্য ব্যাঘাত ঘটায় এবং স্থগিত কঠিন পদার্থের অবক্ষেপণের জন্য সহায়ক।
2. স্ক্র্যাপার পুলটিতে অবিচ্ছিন্ন ঘূর্ণন গতি তৈরি করে, বিপরীত না করে, এবং ড্রাইভ ডিভাইসটি পুলের পৃষ্ঠের প্ল্যাটফর্মে অবস্থিত, তাই শক্তি বিতরণ এবং রক্ষণাবেক্ষণ খুব সহজ।
3. এটি অতিরিক্ত প্রক্রিয়া ছাড়াই স্কিমার হিসাবেও ব্যবহার করা যেতে পারে।
প্যারামিটার
| মডেল নম্বর / পরামিতি | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| পুলের ব্যাস Φ(মি) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| গভীর পুলের গভীরতা H(m) | 3.5～4.5 (ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী) | |||||||||
| পুলের পাশের জলের গভীরতা H2(m) | 3.0～4.0 (ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী) | |||||||||
| লাইনের গতি v(m／min) চারপাশে | 2.0~3.0 | |||||||||
| হাঁটার চাকার মাত্রা (মিমি) | Φ400x120 | Φ120x450 | ||||||||
| মোটরের শক্তি N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| ইনস্টলেশন আকার (মিমি) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| খ | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| H3 | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| এল | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| চারপাশে চাকার চাপ P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| কেন্দ্রীয় প্ল্যাটফর্ম P2(KN) এর উল্লম্ব লোড | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| কেন্দ্র লোডের কেন্দ্র লোড P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
