স্টেইনলেস স্টিল সেন্টার ড্রাইভ মাড স্ক্র্যাপার সেডিমেন্টেশন ট্যাঙ্ক পেরিফেরাল ড্রাইভ স্লাজ স্ক্র্যাপার

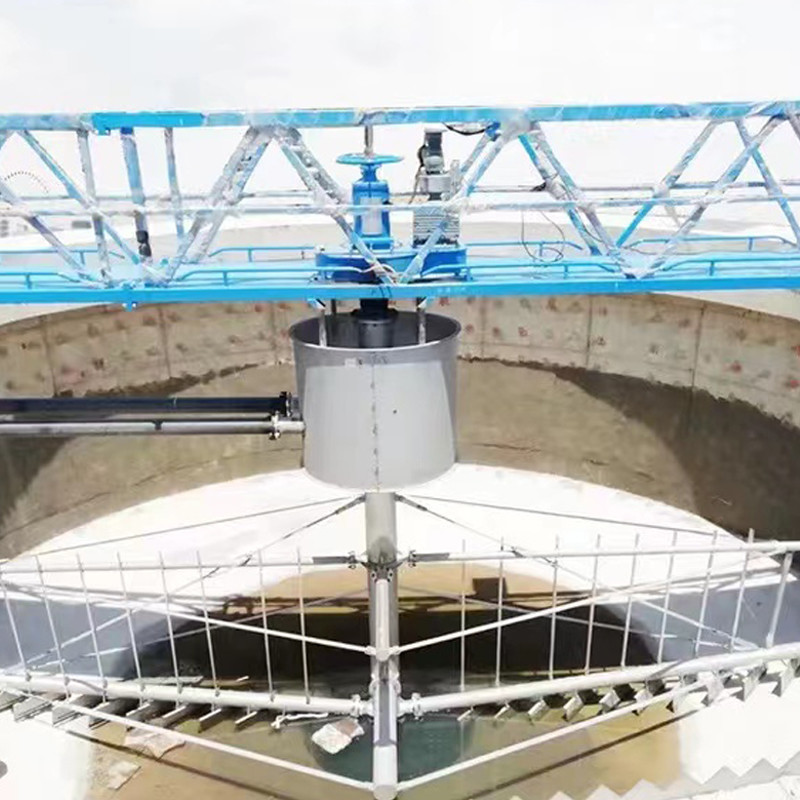

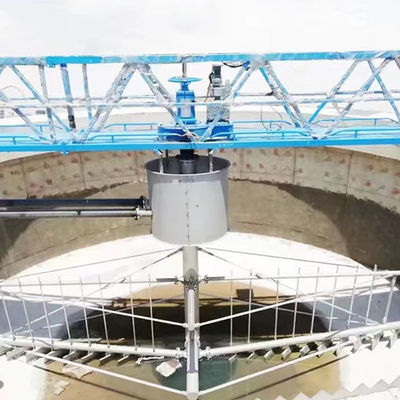

সেন্ট্রাল ড্রাইভ মাড স্ক্র্যাপারের লোড কার্যরত সেতুর কেন্দ্রে কাজ করে।কেন্দ্রীয় ড্রাইভ মেকানিজম স্ক্র্যাপিং এবং সংগ্রহকারী ডিভাইসটিকে ঘোরাতে চালিত করে।দিকনির্দেশক স্ক্র্যাপার সেডিমেন্টেশন ট্যাঙ্কের নীচের কাদাকে কেন্দ্রীয় কাদা সংগ্রহকারী ট্যাঙ্কে স্ক্র্যাপ করে এবং হাইড্রোস্ট্যাটিক চাপের মাধ্যমে স্লাজ ট্যাঙ্ক থেকে নিষ্কাশন করে।এই মেশিনটি ছোট ব্যাসের সাথে প্রশস্ততা প্রবাহের অবক্ষেপণ ট্যাঙ্কের জন্য ব্যবহৃত হয়।
কাজ নীতি
সেন্ট্রাল ওয়াটার ডিস্ট্রিবিউশন সিলিন্ডার দ্বারা বিতরণ করার পরে কাঁচা জল পুলের চারপাশে ওভারফ্লো ট্যাঙ্কে রশ্মিভাবে প্রবাহিত হয়।প্রবাহের হার হ্রাসের সাথে, জলের দেহে স্থগিত কঠিন পদার্থগুলি পৃথক হয়ে পুলের নীচে স্থির হয়।স্লাজকে স্ক্র্যাপারের মাধ্যমে স্ক্র্যাপার দ্বারা কেন্দ্রীয় স্লাজ সংগ্রহের ট্যাঙ্কে স্ক্র্যাপ করা হয় এবং স্থগিত উপাদানগুলির সংক্রমণের মাধ্যমে এবং হাইড্রোস্ট্যাটিক বল বা পাম্পের মাধ্যমে পুল থেকে বের করে দেওয়া হয়।
পণ্যের বৈশিষ্ট্য
1. সরল গঠন, সুবিধাজনক রক্ষণাবেক্ষণ এবং ব্যবস্থাপনা;
2. স্থিতিশীল অপারেশন, নিরাপদ এবং নির্ভরযোগ্য অপারেশন;
3. স্লাজ সংগ্রহের প্রভাব ভাল, এবং নিঃসৃত স্লাজের পানির পরিমাণ কম।
পণ্যের পরামিতি
|
পরামিতি / মডেল পুলের প্রস্থΦ(মি) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| গভীর পুলের গভীরতা H(m) | 3.5～4.5 (ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী) | |||||||||
| পুলের পাশের জলের গভীরতা H2(m) | 3.0～4.0 (ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী) | |||||||||
| লাইনের গতি V(m／min) এর কাছাকাছি | 1.8~2.2 | |||||||||
| হাঁটার চাকার মাত্রা (মিমি) | 400x120 | 420x150 | ||||||||
| মোটরের শক্তি N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| ইনস্টলেশন আকার (মিমি) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| খ | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| H3 | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| এল | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| চারপাশে চাকার চাপ P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| কেন্দ্রীয় প্ল্যাটফর্ম P2(KN) এর উল্লম্ব লোড | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| কেন্দ্র লোডের কেন্দ্র লোড P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
