অনুভূমিক কার্বন ইস্পাত স্লাজ খাদবিহীন স্ক্রু পরিবাহক প্রস্তুতকারক কয়লা খনি সিমেন্ট চলমান পরিবাহক সরঞ্জাম
এটি প্রধানত হেলিকয়েড, বিয়ারিং, ম্যাটেরিয়াল ট্রফ, ইনলেট এবং আউটলেট, ড্রাইভিং ডিভাইস ইত্যাদির সমন্বয়ে গঠিত। অনমনীয় সর্পিল বডিটি মাথা, লেজ এবং মাঝামাঝি অংশের বিয়ারিংয়ের মাধ্যমে উপাদানের ট্রফের উপর সমর্থিত হয় একটি ঘূর্ণায়মান উপাদান যা উপলব্ধি করতে পারে। উপাদান পরিবহন।সর্পিল বডিটি মাথায় স্থাপিত একটি ড্রাইভ ডিভাইসের মাধ্যমে কাজ করে এবং উপাদান খাঁড়ি এবং আউটলেট যথাক্রমে উপাদান ট্রফের লেজের উপরের দিকে এবং মাথার নীচের দিকে সাজানো থাকে।
ইনস্টলেশন সতর্কতা
1. উপাদান ট্রফ এবং সর্পিল খাদ এর কেন্দ্র রেখা ভাল সমাক্ষি মধ্যে রাখা হবে.
2. চুটের অংশগুলির মধ্যে জয়েন্টগুলি স্থানচ্যুতি ছাড়াই শক্ত হতে হবে।গসকেটগুলি অংশগুলির মধ্যে এবং মাথার আবরণ এবং চুটের মধ্যে যোগ করা যেতে পারে যাতে চুটটি সিল করা যায়।একই সময়ে, চুট এর দৈর্ঘ্য ত্রুটি সামঞ্জস্য করা যেতে পারে।
3. উপাদান ট্রু এবং সর্পিল বডির ভিতরের প্রাচীরের মধ্যে ক্লিয়ারেন্স সমান হবে।
4. ড্রাইভ ডিভাইস শ্যাফ্ট এবং সর্পিল শ্যাফ্ট ভাল সমাহারে রাখা হবে।ড্রাইভের উচ্চতা শিমসের সাহায্যে সামঞ্জস্য করা যেতে পারে।
5. ইনস্টলেশনের পরে, সর্পিল বডি স্ট্যাটিক ব্যালেন্স পরীক্ষার বিষয় হবে।
6. মধ্যবর্তী সাসপেনশন বিয়ারিং স্পাইরাল শ্যাফ্টের রেডিয়াল বিকৃতি এড়াতে সংযোগকারী খাদকে নির্ভরযোগ্যভাবে এবং সঠিকভাবে সমর্থন করবে।ভারবহন প্যাডের মধ্যে শিমস সামঞ্জস্য করে ইনস্টলেশন অর্জন করা যেতে পারে।
7. পুরো মেশিনটি ইনস্টল করার পরে, মেশিনে বিভিন্ন জিনিস আছে কিনা এবং প্রতিটি লুব্রিকেটিং স্থানে লুব্রিকেটিং তেল পর্যাপ্ত কিনা তা পরীক্ষা করুন।
8. নো-লোড টেস্ট চালানোর সময়, ভারবহন তেল ফুটো করবে না, এবং ভারবহন তাপমাত্রা বৃদ্ধি 20 ℃ অতিক্রম করবে না।লোড পরীক্ষা চালানোর সময়, ভারবহনের তাপমাত্রা বৃদ্ধি 30 ℃ এর বেশি হবে না।
প্যারামিটার
| অ্যারামিটার | সর্পিল নামমাত্র ব্যাস (মিমি) সর্পিল ডায়া (মিমি) |
টাইপ | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| ক্ষমতা | ইনস্টলেশন কোণ | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | ৫.৮৮ | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | ৫.০৪ | 7.02 | ||
| সর্পিল গতি n(r/min) | 12 থেকে 16 | ||||||
| মোটর N(KW) | 0.75-5.5 (L এবং কোণ অনুযায়ী) | ||||||
| ইনস্টলেশন আকার (মিমি) | ক | 0+40 | |||||
| খ | 0 + 110 | ||||||
| দ্বি | সংশ্লিষ্ট যন্ত্রপাতির সাথে মিলে যাচ্ছে | ||||||
| এল | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | ||||||
| লি | সংশ্লিষ্ট যন্ত্রপাতির সাথে মিলে যাচ্ছে | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| এইচ | সংশ্লিষ্ট যন্ত্রপাতির সাথে মিলে যাচ্ছে | ||||||
| ওহে | 140 | 165 | 188 | 210 | 240 | ||
| H2 | এইচ-150 | ||||||
| H3 | সংশ্লিষ্ট যন্ত্রপাতির সাথে মিলে যাচ্ছে | ||||||

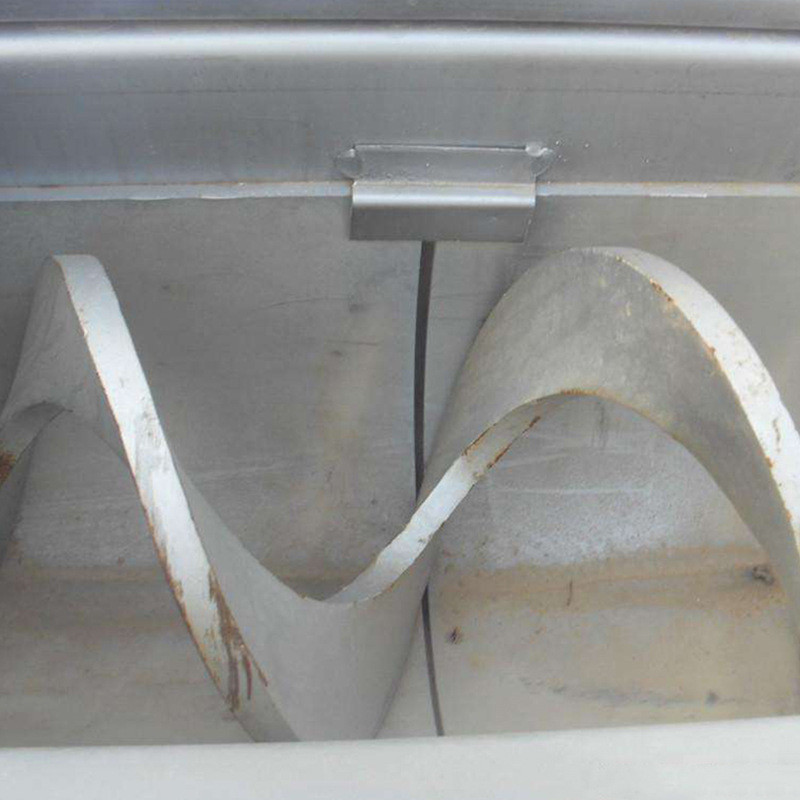

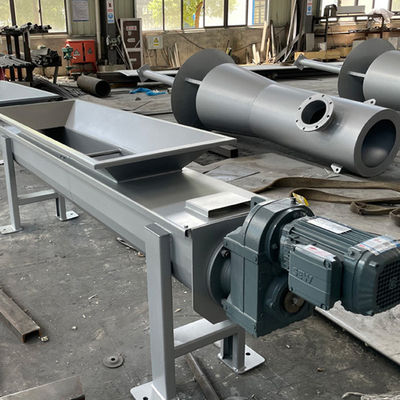

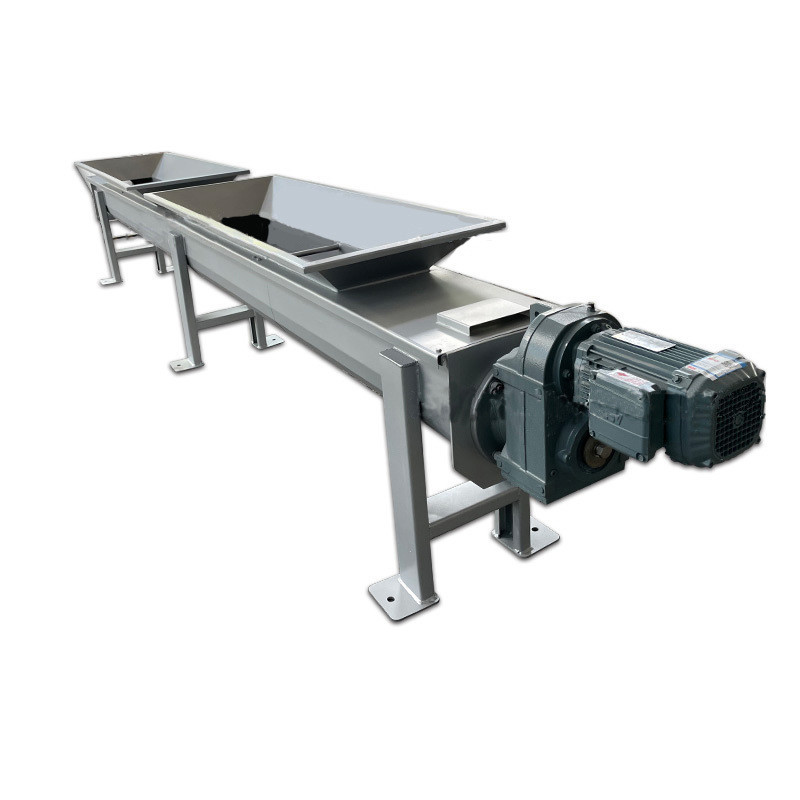

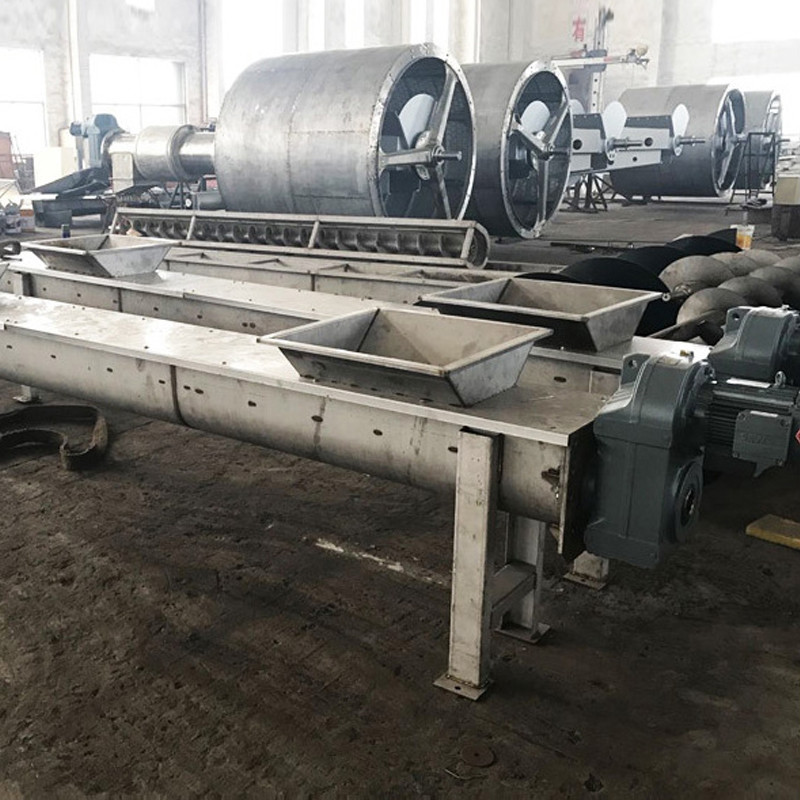

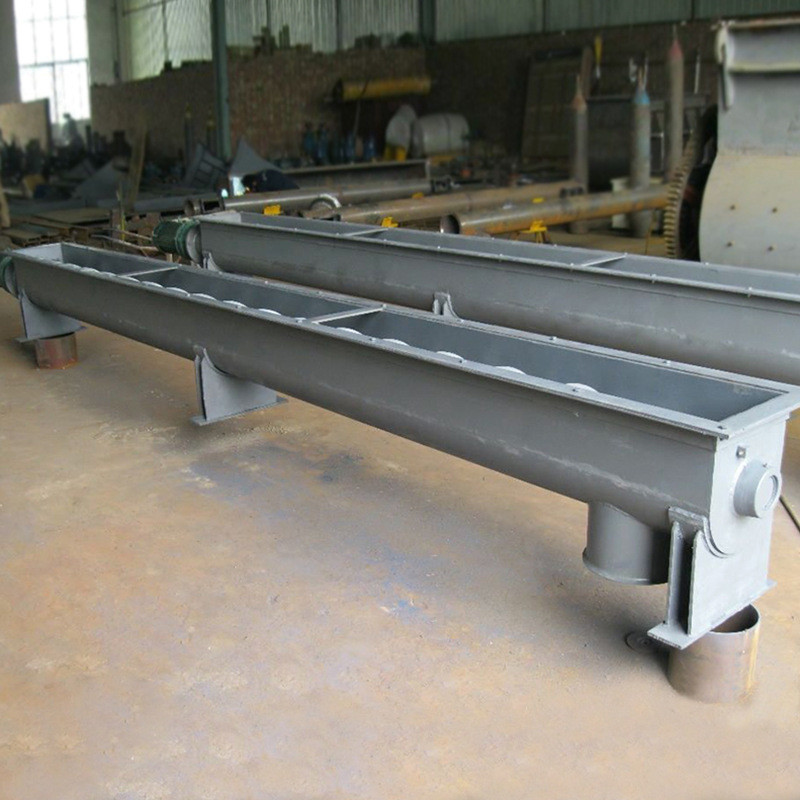

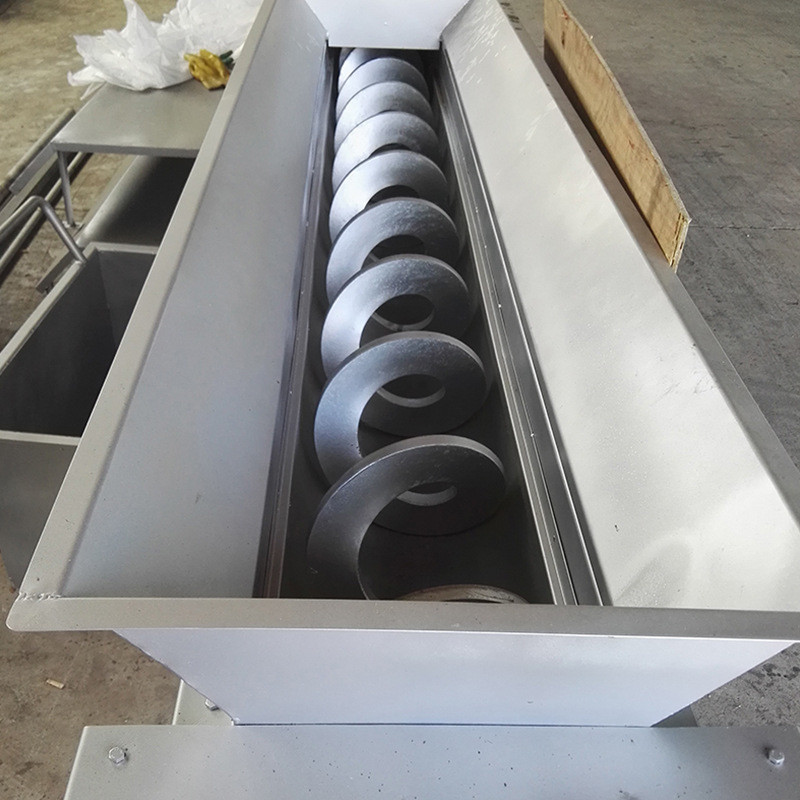

বাস্তব ছবি
