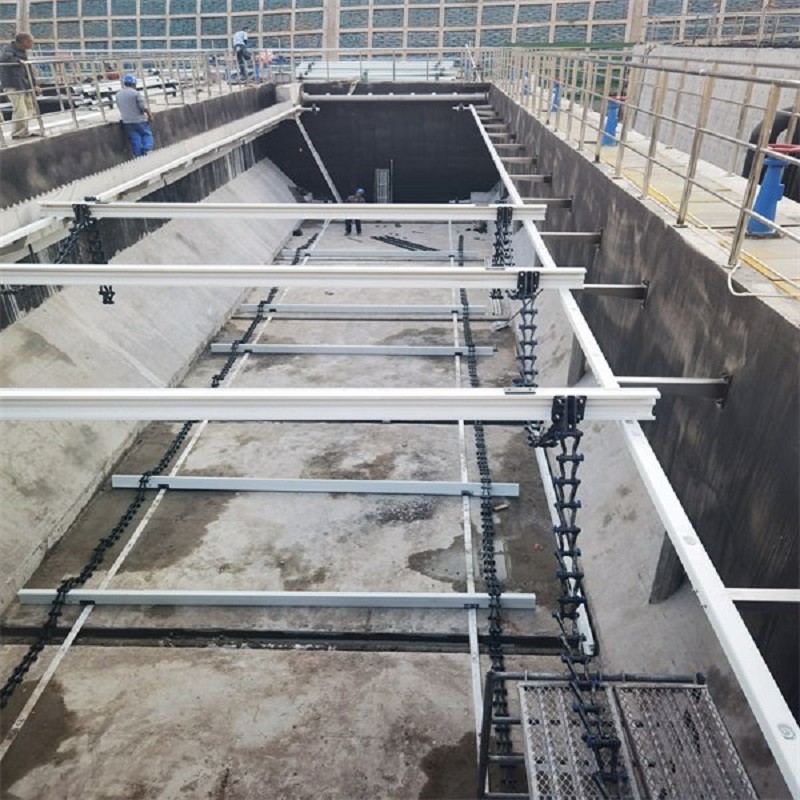

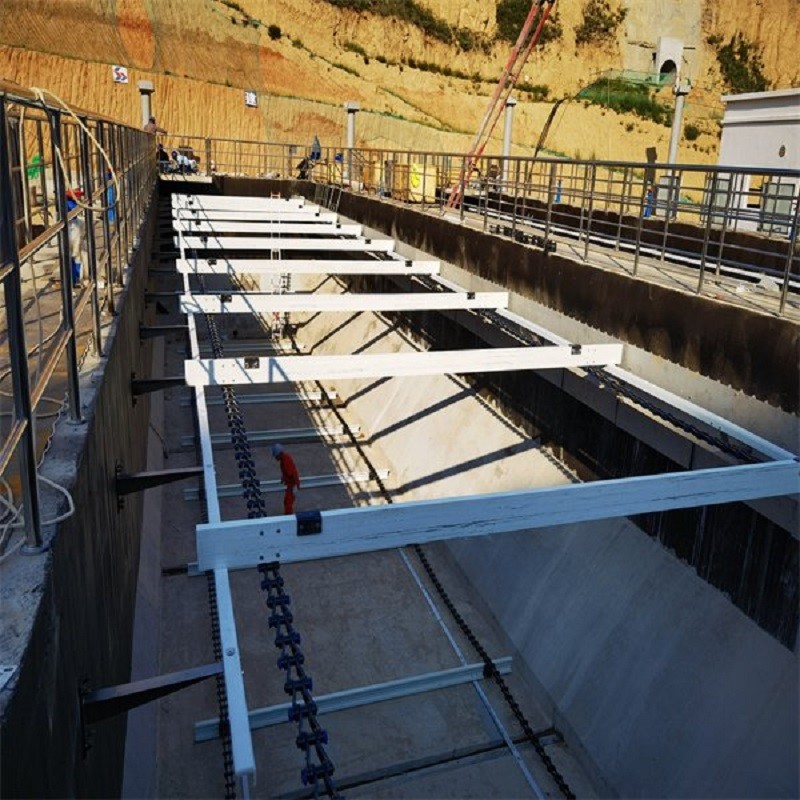

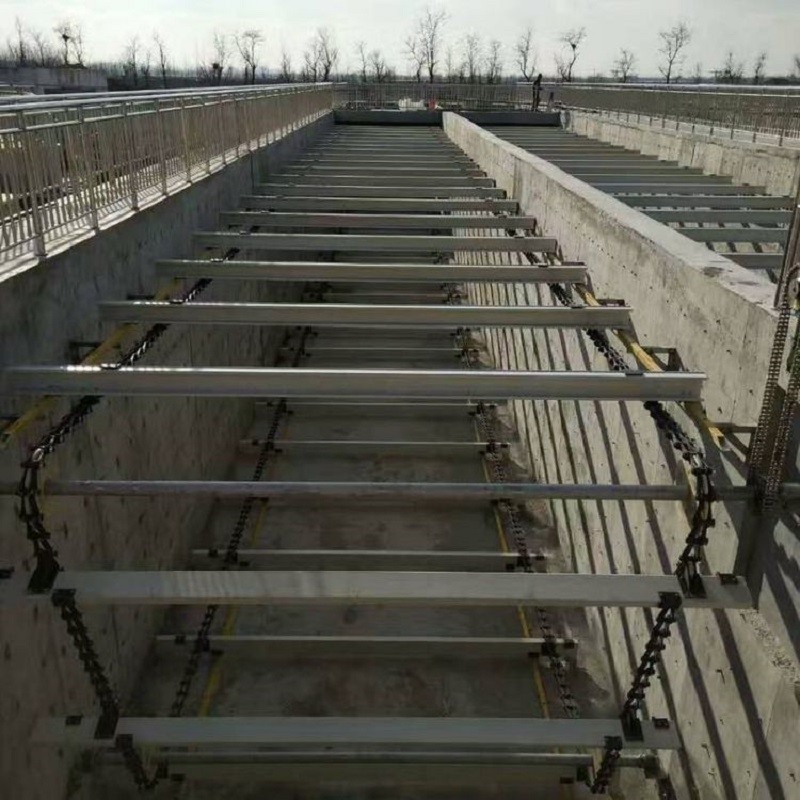

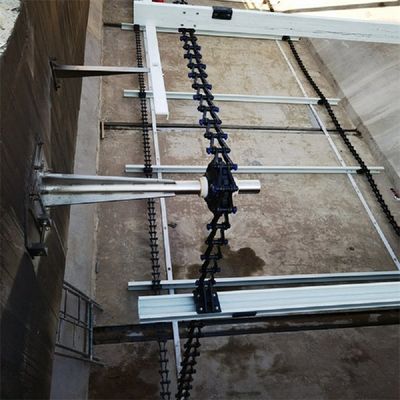

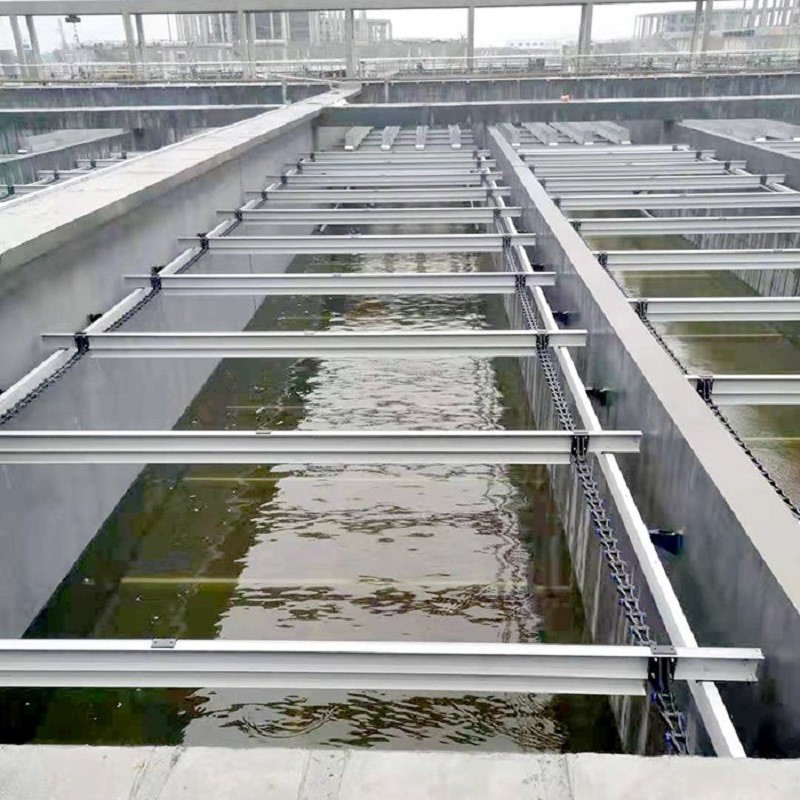

অ ধাতব চেইন স্লাজ কাদা স্ক্র্যাপার প্রস্তুতকারক স্লাজ অবক্ষেপণ ট্যাঙ্ক চেইন প্লেট স্লাজ স্ক্র্যাপার

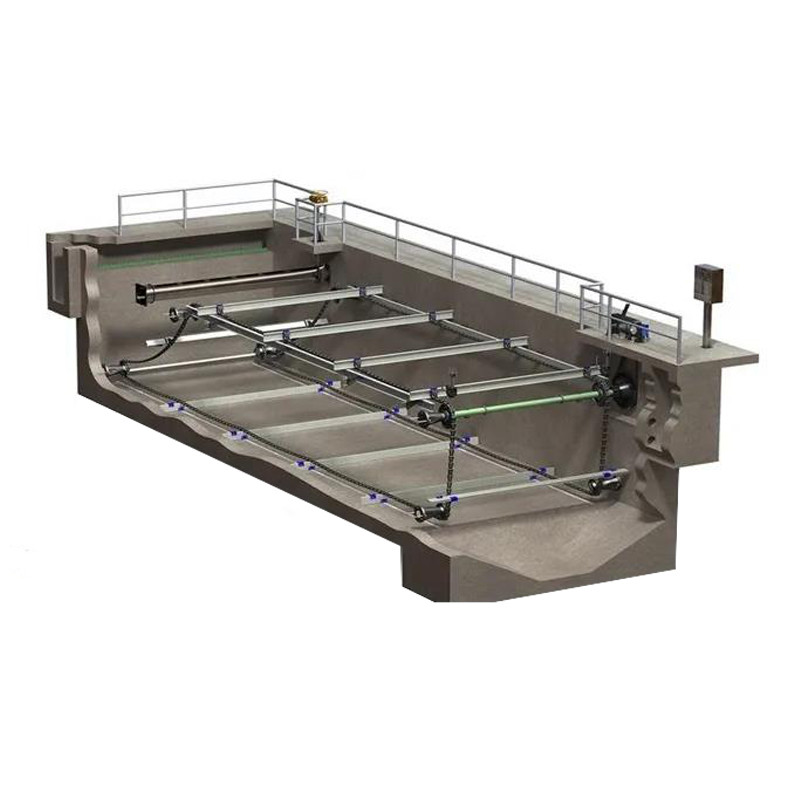

চেইন টাইপ স্লাজ স্ক্র্যাপার হল একটি সাসপেনশন টাইপ স্লাজ অপসারণের সরঞ্জাম, যা বৃত্তাকার প্রাথমিক অবক্ষেপণ ট্যাঙ্ক, সেকেন্ডারি সেডিমেন্টেশন ট্যাঙ্ক এবং জল চিকিত্সা প্রকল্পগুলিতে ঘনত্ব ট্যাঙ্ক থেকে স্লাজ নিষ্কাশনের জন্য উপযুক্ত।অবক্ষেপণ ট্যাঙ্ক কংক্রিট বা ইস্পাত কাঠামোর হয়।ট্যাঙ্কের নীচের অংশটি কিছুটা শঙ্কুময়, এবং ট্যাঙ্কের নীচের মাঝখানে একটি স্লাজ পাইপের সাথে সংযুক্ত একটি স্লাজ বালতি।কাজের সেতুটি কংক্রিট বা ইস্পাত কাঠামোর।এই সরঞ্জামটিতে পুল বডি এবং ওয়ার্কিং ব্রিজ অন্তর্ভুক্ত নেই।ব্যবহারকারী নিজেই সমস্যার সমাধান করতে পারেন।
কাজ নীতি
স্কাম স্ক্র্যাপার তরল পৃষ্ঠের ময়লাটিকে পুলের কেন্দ্র থেকে পুলের পরিধি পর্যন্ত স্কিম করে এবং কব্জা ধরনের স্ল্যাগ স্ক্র্যাপার এলাকায় সংগ্রহ করে।সংগৃহীত স্কাম হোস্ট মেশিনের সাহায্যে পুলের চারপাশে স্কিমিং বালতিতে ঘুরতে থাকে এবং স্ল্যাগ স্ক্র্যাপারের কব্জা দিয়ে স্কিমিং বালতিতে স্ক্র্যাপ করা হয় এবং পুলের বাইরে ফেলে দেওয়া হয়।
পণ্য রচনা

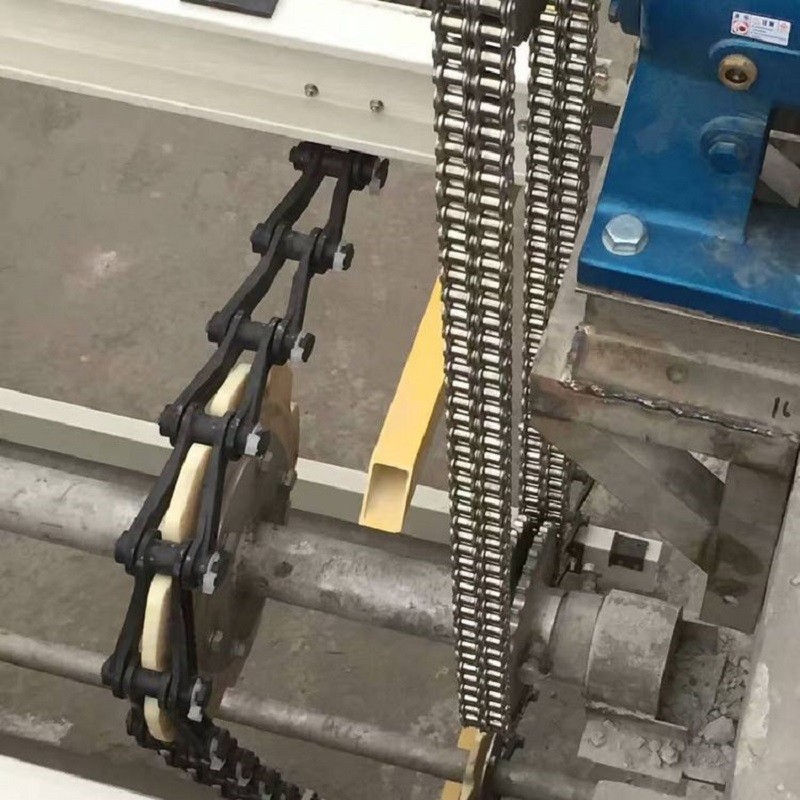

চেইন প্লেট টাইপ মাড স্ক্র্যাপারটি মূলত ড্রাইভ মেকানিজম, মেইন বিম, সেন্ট্রাল রোটারি সাপোর্ট, গাইড সিলিন্ডার, মাড স্ক্র্যাপিং সিস্টেম, স্ল্যাগ বাকেট এবং ফ্লাশিং মেকানিজম, আর্টিকুলেটেড স্ল্যাগ স্ক্র্যাপার, স্ল্যাগ স্কিমিং প্লেট, স্ল্যাগ স্কিমিং বাকেট, ওয়াটার আউটলেট ট্রাইজেলেট দিয়ে গঠিত। , scum baffle, কন্ট্রোল বক্স এবং অন্যান্য উপাদান.
প্যারামিটার
| মডেল নম্বর / পরামিতি | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| পুলের ব্যাস Φ(মি) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| গভীর পুলের গভীরতা H(m) | 3.5～4.5 (ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী) | |||||||||
| পুলের পাশের জলের গভীরতা H2(m) | 3.0～4.0 (ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী) | |||||||||
| লাইনের গতি v(m／min) চারপাশে | 2.0~3.0 | |||||||||
| হাঁটার চাকার মাত্রা (মিমি) | Φ400x120 | Φ120x450 | ||||||||
| মোটরের শক্তি N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| ইনস্টলেশন আকার (মিমি) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| খ | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| H3 | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| এল | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| চারপাশে চাকার চাপ P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| কেন্দ্রীয় প্ল্যাটফর্ম P2(KN) এর উল্লম্ব লোড | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| কেন্দ্র লোডের কেন্দ্র লোড P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
