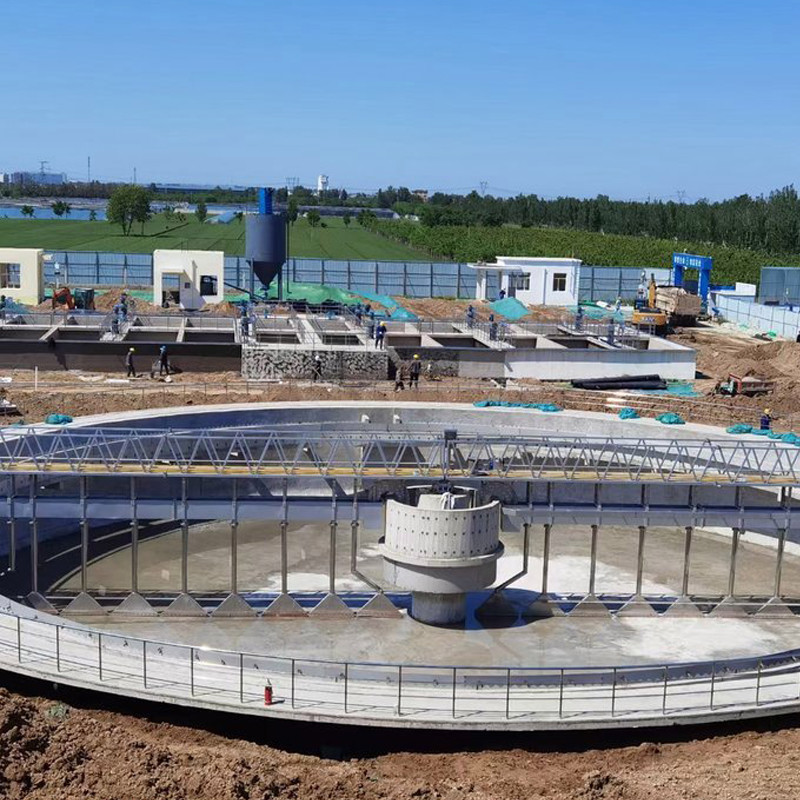

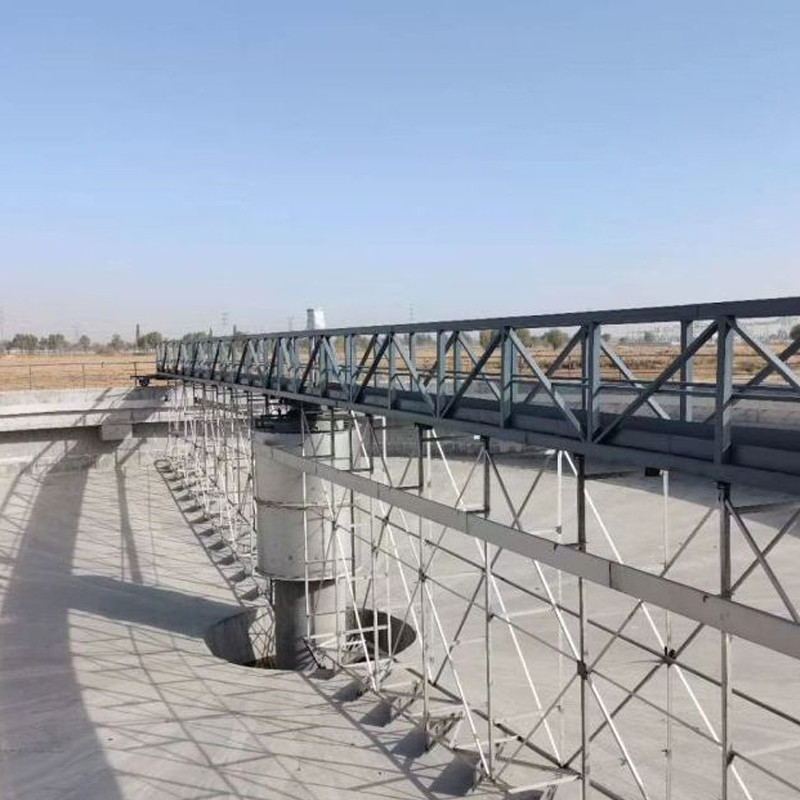

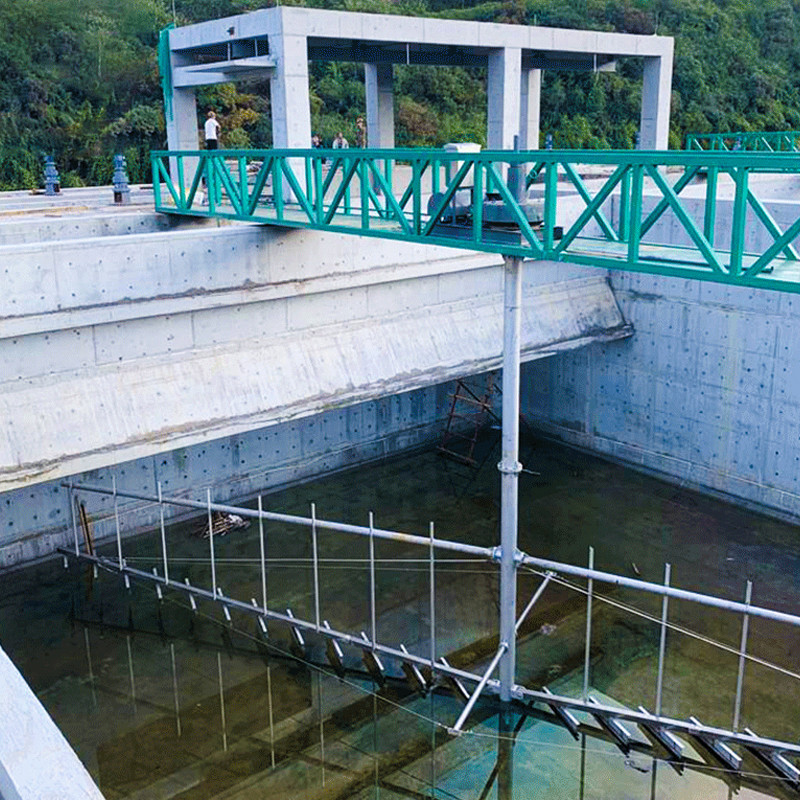

স্টেইনলেস স্টীল সাসপেন্ডেড সেন্ট্রাল ড্রাইভ মাড স্ক্র্যাপার মিউনিসিপাল স্যুয়ারেজ ট্রিটমেন্ট প্লান্ট
সেন্ট্রাল ড্রাইভ সাসপেন্ডেড স্লাজ স্ক্র্যাপিং প্রধানত স্যুয়েজ ট্রিটমেন্ট প্ল্যান্টের গোলাকার স্লাজ ঘন করার ট্যাঙ্কে ব্যবহার করা হয় ট্যাঙ্কের নীচের অংশে থাকা স্লাজকে স্লাজ সাম্পে স্ক্র্যাপ করার জন্য স্লাজ ফেরত বা ঘন এবং ডিওয়াটারিংয়ের জন্য এবং ট্যাঙ্কের ময়লা স্কিম করার জন্য। স্কাম হপারের পৃষ্ঠ, যা আরও চিকিত্সার জন্য স্কাম হপারের মাধ্যমে ট্যাঙ্কের বাইরে নিঃসৃত হয়।
কাজ নীতি

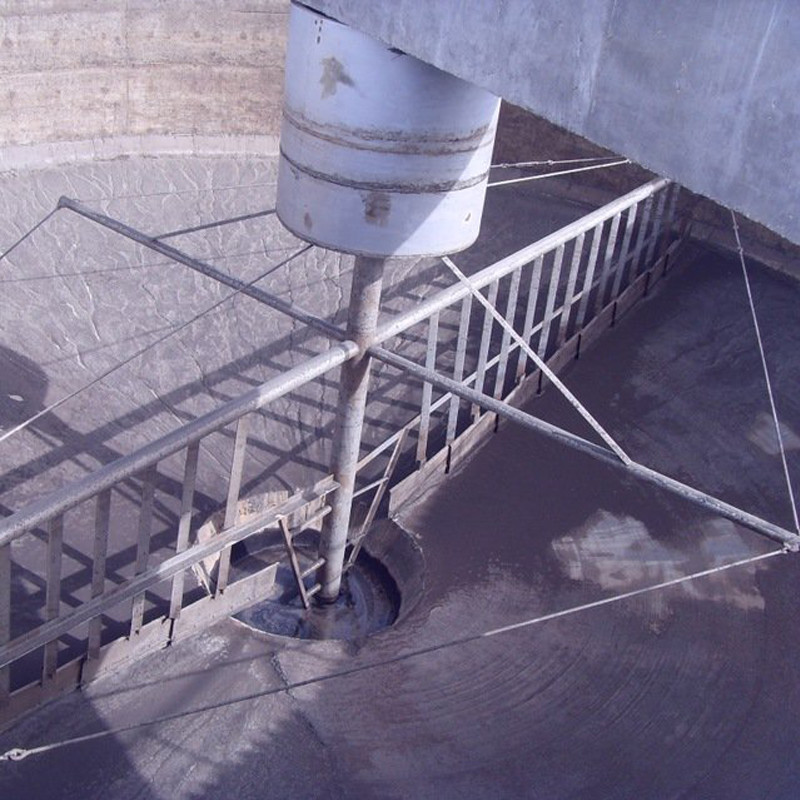

পাওয়ার ইউনিট দ্বারা চালিত, স্লাজ স্ক্র্যাপার সাসপেন্ডেড স্ক্র্যাপার ফ্রেমটিকে ঘোরানোর জন্য চালিত করে এবং ট্যাঙ্কের নীচে থাকা স্লাজটিকে স্ক্র্যাপারের মধ্য দিয়ে কেন্দ্রীয় স্লাজ সাম্পে স্ক্র্যাপ করে।স্লাজ ঘন করার প্রভাবকে উন্নত করতে, স্ক্র্যাপার আর্মটি ঘন হওয়া গ্রিড বারকে ধীরে ধীরে নাড়তে চালিত করে।স্লাজের মধ্য দিয়ে যাওয়ার সময়, এটি স্লাজ থেকে পালানোর জন্য নর্দমার জন্য একটি পথ প্রদান করে।
পণ্যের বৈশিষ্ট্য
1. সরল গঠন এবং হালকা ওজন;যেহেতু ট্রাস কাঠামো গৃহীত হয়, প্রথাগত প্রক্রিয়ার তুলনায় প্রক্রিয়াটির ওজন ব্যাপকভাবে হ্রাস পায়।
2. সহজ এবং সুবিধাজনক রক্ষণাবেক্ষণ এবং কম অপারেশন খরচ.
3. নতুন ট্রান্সমিশন মেকানিজম প্ল্যানেটারি রিডুসার গ্রহণ করে, যা ইনস্টল করা সহজ, গঠনে সহজ এবং কম্প্যাক্ট এবং দক্ষতা উচ্চ।
4. সমস্ত বৈদ্যুতিক উপাদান বহিরঙ্গন প্রকার, নিরাপদ এবং নির্ভরযোগ্য, এবং এলোমেলোভাবে এবং দূরবর্তীভাবে নিয়ন্ত্রণ করা যেতে পারে।
5. এটি ব্যবহারকারীদের নির্দিষ্ট আকার অনুযায়ী তৈরি করা যেতে পারে, এবং জলের সংস্পর্শে থাকা অংশগুলিও স্টেইনলেস স্টিলের তৈরি হতে পারে।
উপাদান একত্রিত করা

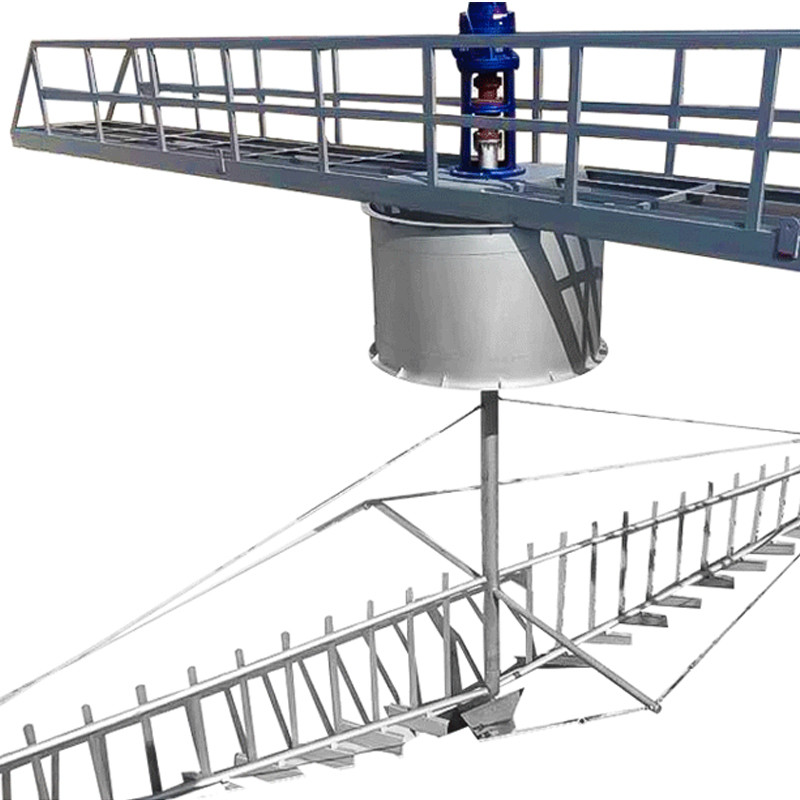

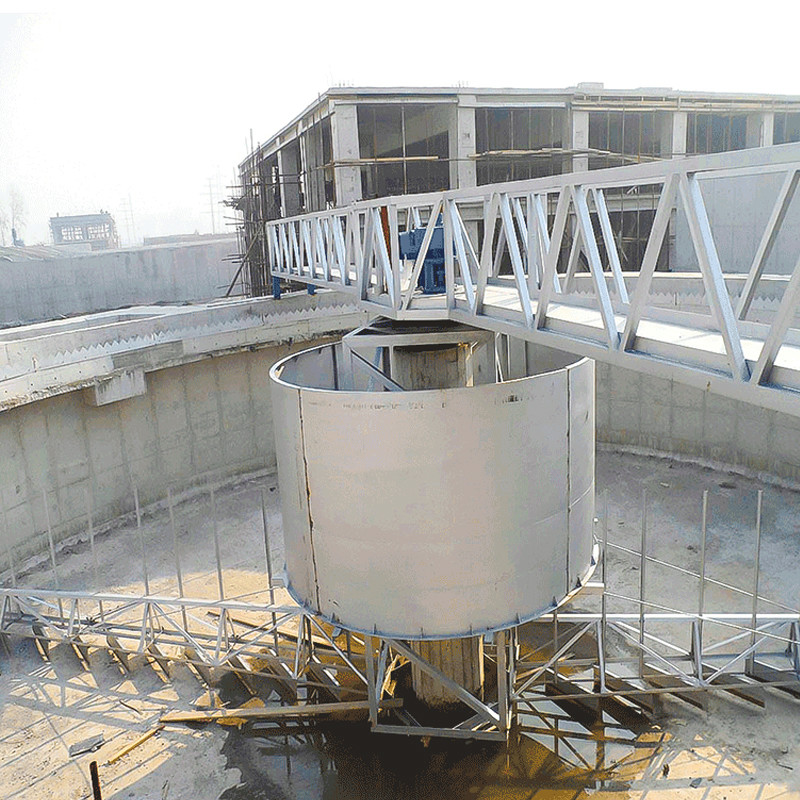

সেন্ট্রাল ড্রাইভ সাসপেনশন থিকেনারটি মূলত ওয়ার্কিং ব্রিজ, ছোট স্ক্র্যাপার, ফ্লো স্টেবিলাইজিং সিলিন্ডার, মাড স্ক্র্যাপিং ট্রাস, ওভারফ্লো ডিভাইস, সেন্ট্রাল সাপোর্ট, ড্রাইভিং মেকানিজম, স্কাম স্ক্র্যাপার, মাড স্ক্র্যাপিং বোর্ড, ইলেকট্রিক বক্স ইত্যাদি নিয়ে গঠিত।
পণ্যের পরামিতি
|
পরামিতি / মডেল পুলের প্রস্থΦ(মি) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| গভীর পুলের গভীরতা H(m) | 3.5～4.5 (ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী) | |||||||||
| পুলের পাশের জলের গভীরতা H2(m) | 3.0～4.0 (ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী) | |||||||||
| লাইনের গতি V(m／min) এর কাছাকাছি | 1.8~2.2 | |||||||||
| হাঁটার চাকার মাত্রা (মিমি) | 400x120 | 420x150 | ||||||||
| মোটরের শক্তি N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| ইনস্টলেশন আকার (মিমি) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| খ | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| H3 | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| এল | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | |||||||||
| চারপাশে চাকার চাপ P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| কেন্দ্রীয় প্ল্যাটফর্ম P2(KN) এর উল্লম্ব লোড | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| কেন্দ্র লোডের কেন্দ্র লোড P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
