কার্বন ইস্পাত স্লাজ স্ক্রু পরিবাহক শুকনো গুঁড়া শিল্প সর্পিল পরিবাহক সরঞ্জাম প্রস্তুতকারক
স্ক্রু পরিবাহক তিনটি অংশ নিয়ে গঠিত: স্ক্রু মেশিন বডি, উপাদান ইনলেট এবং আউটলেট এবং ড্রাইভ ডিভাইস।
স্ক্রু মেশিন বডি: হেড বিয়ারিং, টেইল বিয়ারিং, সাসপেনশন বিয়ারিং, স্ক্রু, কেসিং, কভার প্লেট এবং বেস নিয়ে গঠিত।
ড্রাইভিং ডিভাইস: মোটর, রিডুসার, কাপলিং এবং বেস দিয়ে গঠিত।
কাজ নীতি
যখন সর্পিল খাদ ঘোরে, উপাদানের মাধ্যাকর্ষণ এবং উপাদান এবং ট্যাঙ্ক প্রাচীর মধ্যে ঘর্ষণ কারণে, উপাদান শুধুমাত্র পরিবাহক বরাবর ধাক্কা যেতে পারে।
খাঁজের নিচের দিকে এগিয়ে যায়।মাঝারি ভারবহনে উপকরণের চলাচল নির্ভর করে পিছনের দিকে এগিয়ে যাওয়া উপকরণের খোঁচা উপর।সর্পিল শ্যাফ্টকে একটি অনুকূল টান অবস্থায় রাখার জন্য, ড্রাইভ ডিভাইস এবং ডিসচার্জ পোর্ট সাধারণত কনভেয়ারের একই প্রান্তে স্থাপন করা হয়, যখন ফিড পোর্টটি যতদূর সম্ভব অন্য প্রান্তের লেজের কাছে স্থাপন করা হয়।
পণ্যের বৈশিষ্ট্য
1. সহজ গঠন এবং কম খরচে.
2. নির্ভরযোগ্য কাজ, সহজ রক্ষণাবেক্ষণ এবং ব্যবস্থাপনা।
3. কমপ্যাক্ট আকার, ছোট বিভাগের আকার এবং ছোট মেঝে এলাকা।
4. এটি সিল করা পরিবহন উপলব্ধি করতে পারে, যা উড়তে সহজ, গরম এবং তীব্র গন্ধযুক্ত, পরিবেশে দূষণ কমাতে এবং শ্রমিকদের কাজের অবস্থার উন্নতি করে এমন উপকরণ পরিবহনের জন্য সহায়ক।
5. সুবিধাজনক লোড এবং আনলোড.অনুভূমিক স্ক্রু পরিবাহকটি তার কনভেয়িং লাইনের যেকোনো স্থানে লোড এবং আনলোড করা যেতে পারে।
হেলিকাল ব্লেড বর্ণনা
1. স্ক্রু কনভেয়ারের তিন ধরনের সর্পিল ব্লেড রয়েছে: কঠিন সর্পিল, বেল্ট সর্পিল এবং ব্লেড সর্পিল।কঠিন সর্পিল পৃষ্ঠকে s পদ্ধতি বলা হয় এবং এর সর্পিল পিচ GX ব্লেডের ব্যাসের 0.8 গুণ।এলএস টাইপ স্ক্রু পরিবাহক গুঁড়া এবং দানাদার উপকরণ বহন করার জন্য উপযুক্ত।বেল্ট টাইপ সর্পিল পৃষ্ঠকে ডি পদ্ধতিও বলা হয়।এর সর্পিল পিচ সর্পিল ব্লেডের ব্যাসের সমান।এটি গুঁড়ো এবং উপকরণের ছোট টুকরা বহন করার জন্য উপযুক্ত।ব্লেড টাইপ সর্পিল পৃষ্ঠ কদাচিৎ ব্যবহৃত হয়, এবং প্রধানত উচ্চ সান্দ্রতা এবং কম্প্রেসিবিলিটি সহ উপকরণ পরিবহন করতে ব্যবহৃত হয়।পরিবহন প্রক্রিয়ায়, মিশ্রণ এবং অন্যান্য প্রক্রিয়া একই সময়ে সম্পন্ন হয় এবং সর্পিল পিচটি সর্পিল ব্লেডের ব্যাসের প্রায় 1.2 গুণ।
2. স্ক্রু পরিবাহকের সর্পিল ব্লেড বাম এবং ডান ঘূর্ণন আছে.
মডেলের বিবরণ
স্ক্রু পরিবাহকের প্রকারের মধ্যে রয়েছে অনুভূমিক স্থির স্ক্রু পরিবাহক এবং উল্লম্ব স্ক্রু পরিবাহক।অনুভূমিক স্থির স্ক্রু পরিবাহক সবচেয়ে বেশি ব্যবহৃত প্রকার।উল্লম্ব স্ক্রু পরিবাহক অল্প দূরত্বে উপকরণ উত্তোলন করতে ব্যবহৃত হয়।পরিবহণের উচ্চতা সাধারণত 8 মিটারের বেশি নয়।সর্পিল ব্লেড শক্ত পৃষ্ঠের প্রকার।প্রয়োজনীয় খাওয়ানোর চাপ নিশ্চিত করার জন্য এটি অবশ্যই অনুভূমিক স্ক্রু ফিডিং থাকতে হবে।
প্যারামিটার
| অ্যারামিটার | সর্পিল নামমাত্র ব্যাস (মিমি) সর্পিল ডায়া (মিমি) |
টাইপ | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| ক্ষমতা | ইনস্টলেশন কোণ | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | ৫.৮৮ | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | ৫.০৪ | 7.02 | ||
| সর্পিল গতি n(r/min) | 12 থেকে 16 | ||||||
| মোটর N(KW) | 0.75-5.5 (L এবং কোণ অনুযায়ী) | ||||||
| ইনস্টলেশন আকার (মিমি) | ক | 0+40 | |||||
| খ | 0 + 110 | ||||||
| দ্বি | সংশ্লিষ্ট যন্ত্রপাতির সাথে মিলে যাচ্ছে | ||||||
| এল | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী | ||||||
| লি | সংশ্লিষ্ট যন্ত্রপাতির সাথে মিলে যাচ্ছে | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| এইচ | সংশ্লিষ্ট যন্ত্রপাতির সাথে মিলে যাচ্ছে | ||||||
| ওহে | 140 | 165 | 188 | 210 | 240 | ||
| H2 | এইচ-150 | ||||||
| H3 | সংশ্লিষ্ট যন্ত্রপাতির সাথে মিলে যাচ্ছে | ||||||

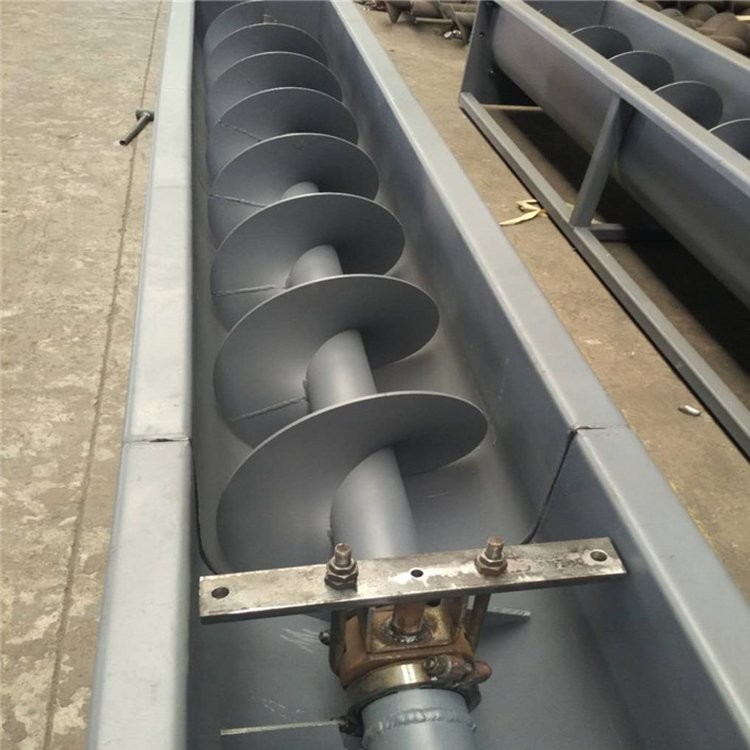

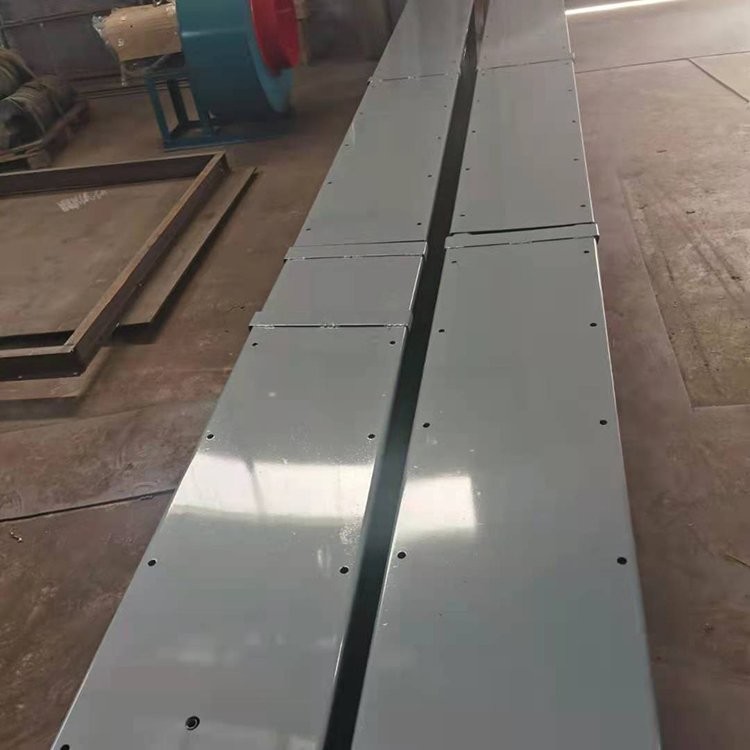

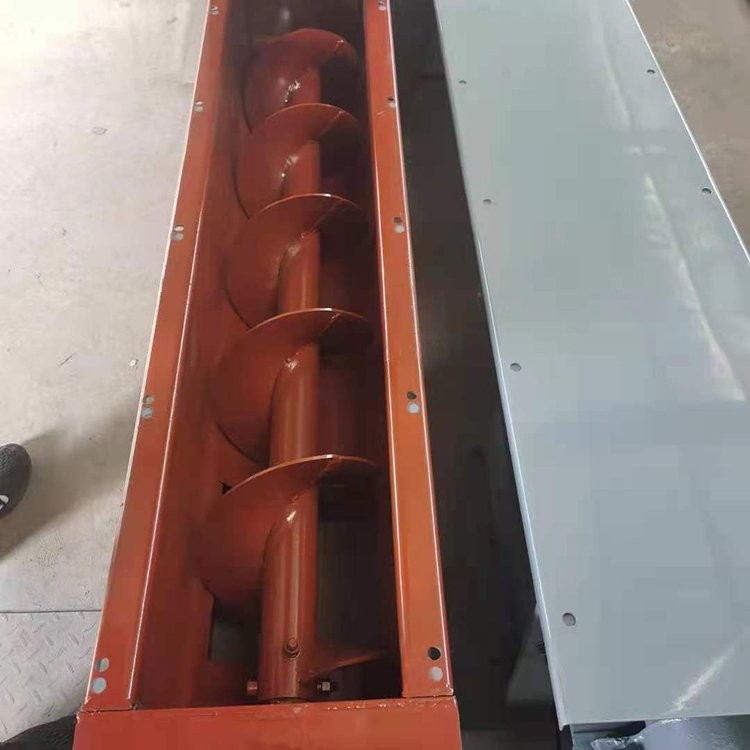

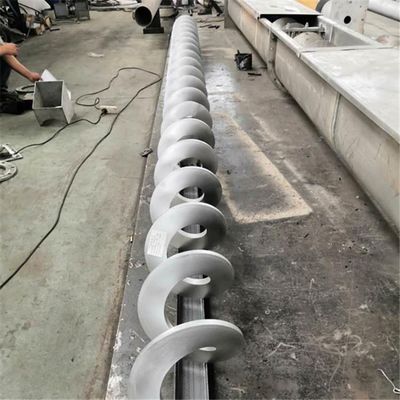

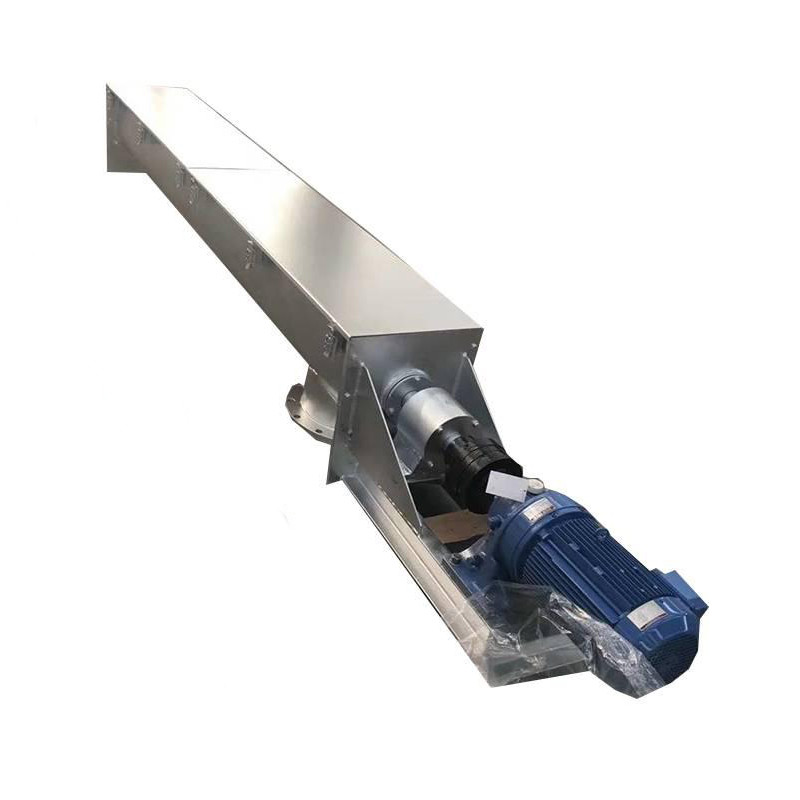

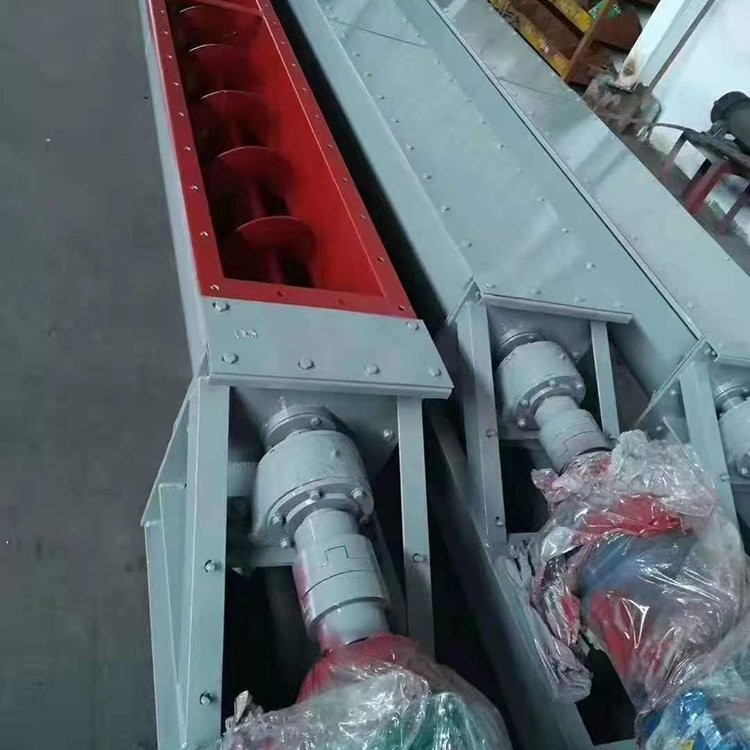

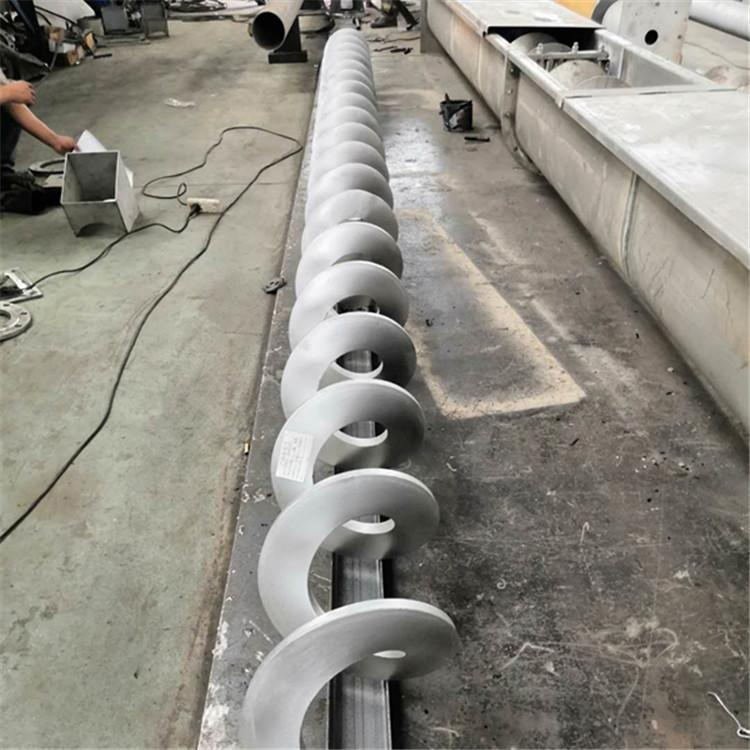

বাস্তব ছবি
