এক্সএলজে টাইপ চীন রোটারি ড্রাম মাইক্রো ফিল্টার মেশিন স্টেইনলেস বর্জ্য জল চিকিত্সা ট্যাঙ্ক
কাজ নীতি
রোটারি ড্রাম মাইক্রো ফিল্টার একটি নতুন ধরণের সলিড-লিকুইড বিচ্ছিন্নকরণ সরঞ্জাম, যা কার্যকরভাবে নিকাশীতে স্থগিত সালিডস (এসএস) হ্রাস করতে পারে।এর কার্যকারী নীতিটি হ'ল: নিকাশী ফাঁপা ড্রামের মধ্যে প্রবাহিত হয় এবং মহাকর্ষের কারণে এটি ফিল্টারটির অভ্যন্তরীণ দিক থেকে বাইরের দিকে চলে যায়।বহির্মুখ, জলের স্থগিত স্থলগুলি স্টেইনলেস স্টিল ফিল্টারের ভিতরে আটকা পড়ে।ঘোরানো ড্রামটি আস্তে আস্তে ঘোরানো হয় এবং ব্যাকওয়াশিং পাম্পটি ফিল্টার স্ক্রিনটি ব্যাকওয়াশ করার জন্য এফ্লুয়েন্টকে আঁকতে এবং ফিল্টার করে।বাইরে থেকে ফিল্টারটির অভ্যন্তরে ফিল্টারটি ফ্লাশ করার জন্য ফ্লাশিং জল ড্রামের শীর্ষে অগ্রভাগের মধ্য দিয়ে যায়।ধোয়া কণা পদার্থটি ব্যাকওয়াশ জল সংগ্রহের ট্যাঙ্কের মাধ্যমে সংগ্রহ করা হয় এবং নিকাশী পাইপের মাধ্যমে সরঞ্জামগুলি থেকে ছেড়ে দেওয়া হয়।
পরামিতি
| প্রকার | নালা নল | নালী পাইপ | পাইপ পরিষ্কার করা | ওভারফ্লো পাইপ | ক | গ | ডি | ই | এফ | জি | কে | এল | এস | উ |
| ZL350X600 00 | ডিএন 100 | DN150 | ডিএন 15 | ডিএন 80 | 1195 | 600 | 880 | 1100 | 620 | 600 | 540 | 760 | 735 | 550 |
| জেডএল 610 এক্স 610 | DN150 | ডিএন 200 | ডিএন 15 | ডিএন 80 | 1290 | 610 | 1385 | 1395 | 750 | 1000 | 630 | 885 | 748 | 945 |
| জেডএল 610 এক্স 1220 | ডিএন 200 | DN250 | ডিএন 20 | DN150 | 1940 | 1220 | 1385 | 1595 | 950 | 1000 | 830 | 1085 | 1360 | 945 |
| জেডএল 610 এক্স 1830 | DN250 | ডিএন 300 | ডিএন 25 | DN150 | 2425 | 1830 | 1385 | 1745 | 1100 | 1000 | 980 | 1235 | 2025 | 945 |
| ZL800X1830 | ডিএন 300 | DN350 | ডিএন 25 | DN150 | 2425 | 1830 | 1450 | 1935 | 1200 | 1190 | 980 | 1330 | 2025 |
1255 |
| বার গ্যাপ (মিমি) | 0.25 | 0.5 | 0.75 | ঘ | ১.৫ | ২.৫ | ড্রাম দিয়া (মিমি) | ড্রাম দৈর্ঘ্য (মিমি) | পাওয়ার (কেডব্লু) |
| প্রকার | পরিচালনার ক্ষমতা (আরআরপি / ঘন্টা) | ||||||||
| ZL350X600 00 | 8 | 15 | 20 | 25 | 32 | 42 | 350 | 600 | 0.25 |
| জেডএল 610 এক্স 610 | 33 | 60 | 81 | 100 | 130 | 170 | 610 | 610 | 0.55 |
| জেডএল 610 এক্স 1220 | 65 | 120 | 162 | 200 | 260 | 340 | 610 | 1220 | 0.75 |
| জেডএল 610 এক্স 1830 | 100 | 180 | 243 | 306 | 397 | 520 | 610 | 1830 | 0.75 |
| ZL800X1830 | 175 | 315 | 436 | 535 | 695 | 912 | 800 | 1830 | 1.1 |
সরঞ্জাম কাঠামো
রোটারি ড্রাম টাইপ মাইক্রো ফিল্টার, সরঞ্জামের প্রধান অংশগুলির কাঠামোর জন্য দয়া করে সঠিক চিত্রটি দেখুন:
1. ড্রাইভ ডিভাইস: এটি ড্রামের আবর্তনের জন্য শক্তি সরবরাহ করে, সরাসরি ড্রাইভ গ্রহণ করে, মধ্যবর্তী ট্রান্সমিশন জুড়ি নেই এবং একটি সহজ এবং স্থিতিশীল কাঠামো রয়েছে;
2. বক্স বডি: বক্স বডিটি একটি অর্ধ-বন্ধ কাঠামো এবং এটি ড্রাম ক্যারিয়ার।ভিতরে পানির খাঁড়ি অঞ্চল এবং অবিচ্ছিন্ন প্রবাহ অঞ্চল রয়েছে, যাতে ড্রামের মধ্যে জল প্রবাহ স্থিতিশীল থাকে, এবং ফিল্টারিংয়ের প্রভাব উন্নত হয়;
৩. কভার: পুরো মেশিনটি একটি বন্ধ কাঠামোতে রাখুন, কার্যকরভাবে জল স্প্ল্যাশ এড়ানো এবং অপারেটিং রিংটি উন্নত করুন
এলাকা;

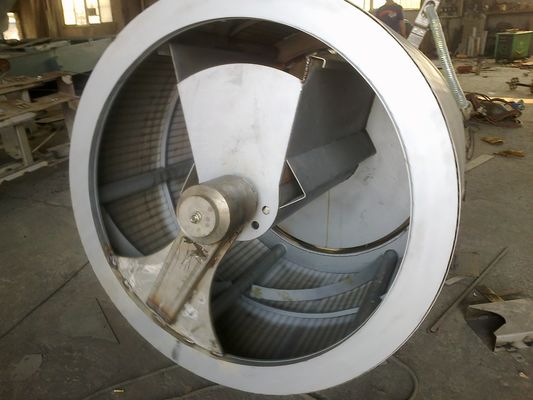

৪. রোটারি ড্রাম: এটি একটি মাইক্রো ফিল্টার জাল বাহক, যার একটি প্রান্তটি বন্ধ এবং অন্যটি উন্মুক্ত কাঠামো রয়েছে।ফিল্টারেট খোলা প্রান্তে প্রবেশ করে এবং ফিল্টার দ্বারা ফিল্টার হওয়ার পরে স্রাব হয়।বদ্ধ প্রান্তটি ড্রাইভিং ডিভাইসের সাথে সংযুক্ত;
৫. ফ্লাশিং ডিভাইস: মাইক্রো ফিল্টারটি পরিষ্কার এবং পুনর্জন্মের জন্য সুরক্ষা সরবরাহ করতে।এই সরঞ্জামগুলি দ্বিমুখী পরিষ্কারের জলপথ সরবরাহ করে।পরিস্রাবণ স্থগিত পদার্থের ঘনত্ব যখন বেশি হয়, ফিল্টারটির পরিষ্কারের প্রভাব নিশ্চিত করার জন্য দ্বি-মুখী পরিষ্কার করা চালু করা যেতে পারে;
Mic. মাইক্রো ফিল্টার: এই উপাদানটি ডিভাইসের মূল উপাদান।এই অংশে জরিমানা 316L স্টেইনলেস স্টিলের জাল বিশেষ প্রক্রিয়াকরণ প্রযুক্তির দ্বারা উপরের এবং নিম্ন 316L স্টেইনলেস স্টিল বিজ্ঞপ্তি ইস্পাত তারের ক্রস-গ্রিড ফ্রেমের সাথে সংযুক্ত এবং স্টেইনলেস স্টিল প্লেট ফ্রেমে চাপ দেওয়া হয়েছে, যাতে ফিল্টার স্ক্রিন পর্যাপ্ত পরিস্রাবণ ক্ষেত্রের গ্যারান্টি দেয় এবং পর্যাপ্ত শক্তিঅন্যান্য ফিক্সিং পদ্ধতির সাথে তুলনা করে, এ জাতীয় বৃত্তাকার ইস্পাত তারের জাল ফ্রেমটি আরও মসৃণ এবং নিকাশীতে ফিলামেন্টাস স্থগিত পদার্থকে আটকানো এবং টেনে তোলার সম্ভাবনা কম, যা সম্পূর্ণ নিকাশী চিকিত্সা প্রভাবের গ্যারান্টি দেয়।ফিল্টার স্ক্রিন এবং ড্রাম বডি এর সমাবেশ নকশা জ্ঞানজনক, যা সহজেই বিযুক্ত এবং ইনস্টল করা যেতে পারে;
L. তরল স্তর সনাক্তকরণ: এই সরঞ্জামগুলি একটি তরল স্তর সনাক্তকরণ ডিভাইস সহ সজ্জিত, যা নিম্ন, মাঝারি এবং উচ্চ জলের স্তর সনাক্ত করতে পারে।ড্রাইভ ডিভাইসের স্বল্প, মাঝারি এবং উচ্চ গতির ক্রিয়াকলাপটি স্বয়ংক্রিয়ভাবে উপলব্ধির জন্য এটি ফ্রিকোয়েন্সি রূপান্তরকারীটির সাথে একত্রীকরণ করা যেতে পারে, যা ফিল্টারিংয়ের প্রভাব নিশ্চিত করতে পারে এবং সরঞ্জামের জীবনচক্রকে প্রসারিত করতে পারে।এটিতে অতি-নিম্ন জলের স্তরের শাটডাউন এবং অতি-উচ্চ জল স্তর অ্যালার্ম ফাংশন রয়েছে;
৮. পর্যবেক্ষণের দরজা: অস্থাবর পর্যবেক্ষণের দরজা দৈনিক পরিদর্শন, রক্ষণাবেক্ষণ এবং ওভারহোলের জন্য সুবিধাজনক, এবং খোলার এবং সমাপ্তি নমনীয়;
9. নিকাশী স্রাব ট্যাঙ্ক: ড্রামের সংগ্রহের ট্যাঙ্কটি নিকাশীর ট্যাঙ্কে পরিস্রাবণ দ্বারা বাধা থাকা স্থগিত পদার্থ সংগ্রহ করতে পারে।একই সময়ে, জরিমানা স্থগিত পদার্থটি ফিল্টার স্ক্রিনের সাথে লেগে থাকা এবং জাল ওয়াশিং ডিভাইস দ্বারা ধৌত হয় এবং নিকাশীও নিকাশী ট্যাঙ্কে সংগ্রহ করা হয় এবং নর্দমার পাইপের মাধ্যমে স্রাব করা হয়, যাতে ময়লা ভিতরে প্রবেশ করতে না পারে সরঞ্জাম;
10. সমর্থন ডিভাইস: ড্রামের স্বাভাবিক অপারেশনকে সমর্থন করতে ভূমিকা রাখুন।বিশেষ রক্ষণাবেক্ষণ-মুক্ত উপকরণগুলি দিয়ে তৈরি, তৈলাক্তকরণ এবং রুটিন রক্ষণাবেক্ষণের প্রয়োজন নেই, দীর্ঘ পরিষেবা জীবন এবং সহজ বিচ্ছিন্নতা এবং প্রতিস্থাপন;
১১. ফ্লাশিং ওয়াটার পাম্প: ফ্লাশিং ডিভাইসটির জন্য একটি উচ্চ-চাপ, পরিষ্কার পানির উত্স সরবরাহ করে এবং পরিষ্কার করার জল উত্সটি নিজেই ফিল্টার করা জল থেকে নেওয়া হয়।অগ্রভাগ আটকে থাকা থেকে রোধ করার জন্য, পাইপলাইনে ফিল্টারটিতে ফ্লাশিং ডিভাইসের পরিষ্কার প্রভাবটি আরও পুরোপুরি নিশ্চিত করতে একটি অতিরিক্ত ফিল্টার ইনস্টল করা হয়েছে।এই সরঞ্জামগুলির দ্বারা প্রয়োজনীয় ফ্লাশিং জলের পরিমাণ খুব সামান্য, এটি নিজস্ব প্রক্রিয়াকরণ ক্ষমতার প্রায় 0.5% হিসাবে অ্যাকাউন্টিং করে, এই সরঞ্জামটিকে আরও শক্তি-সঞ্চয় এবং পরিবেশ বান্ধব করে তোলে;
12. পাইপিং সিস্টেম: জলের খাঁড়ি এবং নালী জন্য, এবং সরঞ্জাম খালি খালি জন্য।
প্রধান বৈশিষ্ট্য
1. দুর্দান্ত ফিল্টার মিডিয়া কর্মক্ষমতা।এই সরঞ্জামগুলির ফিল্টারে ব্যবহৃত ফিল্টার মিডিয়াম হ'ল স্টেইনলেস স্টিল।টার্নটেবল ফিল্টারের ফাইবার কাপড় এবং পলিয়েস্টার উপাদানের সাথে তুলনা করে এর অনেকগুলি সুবিধা রয়েছে: ভাল ছিদ্রযুক্ত অভিন্নতা, উচ্চ প্রসার্য শক্তি, দ্রুত ছাঁকনি গতি, দীর্ঘস্থায়ী স্থায়িত্ব, ব্লক করা সহজ নয় এবং শক্তিশালী ক্ষয়ক্ষমতা প্রতিরোধের।
2. ফিল্টার প্রতিস্থাপন করা সহজ।অন্যান্য ফিল্টারগুলিকে প্রভাবিত না করে স্বাধীন জাল স্বাধীনভাবে সরানো যেতে পারে।
3. শক্তিশালী প্রভাব প্রতিরোধের।ইনলেট ওয়াটার এসএস 40mg / L1 এর চেয়ে বেশি না হলে সরঞ্জামগুলি সাধারণত পরিচালনা করতে পারে।
৪. ফিল্টার অবিচ্ছিন্নভাবে চলতে পারে।ব্যাকওয়াশিং এবং ফিল্টারিং একে অপরকে প্রভাবিত করে না।
৫. মাথা ছোট হওয়ামাথা ক্ষতি 30 সেন্টিমিটারেরও কম হয় is
6. ভাল চিকিত্সা প্রভাব।প্রবাহিত মানের এসএস 10 এমজি / এল এর চেয়ে কম is
Fully. সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ চালান।
8. ছোট পদচিহ্ন।একই চিকিত্সা জলের পরিমাণের ক্ষেত্রে, টিআর টাইপ মাইক্রো পরিস্রাবণ সরঞ্জামের ক্ষেত্রফল অন্যান্য পরিস্রাবণ প্রক্রিয়া সরঞ্জামগুলির তুলনায় অনেক ছোট।
9. ব্যাকওয়াশিং অল্প জল খায়।ছদ্মবেশগুলি ফিল্টার স্ক্রিনে জমা করা সহজ নয় এবং ব্যাকওয়াশ উচ্চ-চাপের জল সহজেই অমেধ্য দূর করতে পারে।ব্যবহৃত জল ফিল্টার করা জল থেকে নেওয়া হয়, এবং জল খরচ চিকিত্সা জলের পরিমাণের 0.3% হয়, যা অন্যান্য অনুরূপ ফিল্টারগুলির 3% -5% জল ব্যবহারের চেয়ে অনেক কম
10. কম অপারেটিং শক্তি খরচ, অন্যান্য অনুরূপ ফিল্টারগুলির 1/4 এরও কম, প্রতি টন জলের অপারেটিং ব্যয় 0.002 ইউয়ান।
প্রয়োগ
১. স্যুয়েজ ট্রিটমেন্ট প্ল্যান্ট: বিলের স্তরকে স্তর স্তর থেকে উন্নত করার মানসম্পন্ন আপগ্রেডিং প্রকল্প
২. পুনরুদ্ধারকৃত জলের পুনঃব্যবহার: জল পুনর্ব্যবহারের উদ্দেশ্য অর্জনের জন্য এই সরঞ্জামের মাধ্যমে অদ্রবণীয় স্থগিত কণা বিষয় গভীরভাবে ফিল্টার করুন;
৩. শিল্প বর্জ্য জল চিকিত্সা: বিভিন্ন ধরণের শিল্পের প্রয়োজনীয়তা অনুসারে, এই সরঞ্জামটি প্রাসঙ্গিক জলের গুণমানকে উদ্যোগের ব্যবহারের উদ্দেশ্যে পূরণ করতে, বা পরিবেশগত সুরক্ষা স্রাবের প্রয়োজনীয়তা পূরণ করতে ব্যবহৃত জল পৃথক এবং ফিল্টার করতে পারে।
প্যাকিং এবং বিতরণ
আন্তর্জাতিক রফতানির মান 20 ফুট, 40 ফুট, 40 এইচপি ধারক দ্বারা জলরোধী প্যাকিং।সরঞ্জাম ফিটিং, বৈদ্যুতিক মোটর এবং পাওয়ার ক্যাবিনেট কাঠের কেস বা আয়রন বাক্সে প্যাক করা হবে।অন্যান্য সরঞ্জাম রঙ-স্ট্রিপস প্লাস্টিকের কাপড় দ্বারা প্যাক করা হবে।
